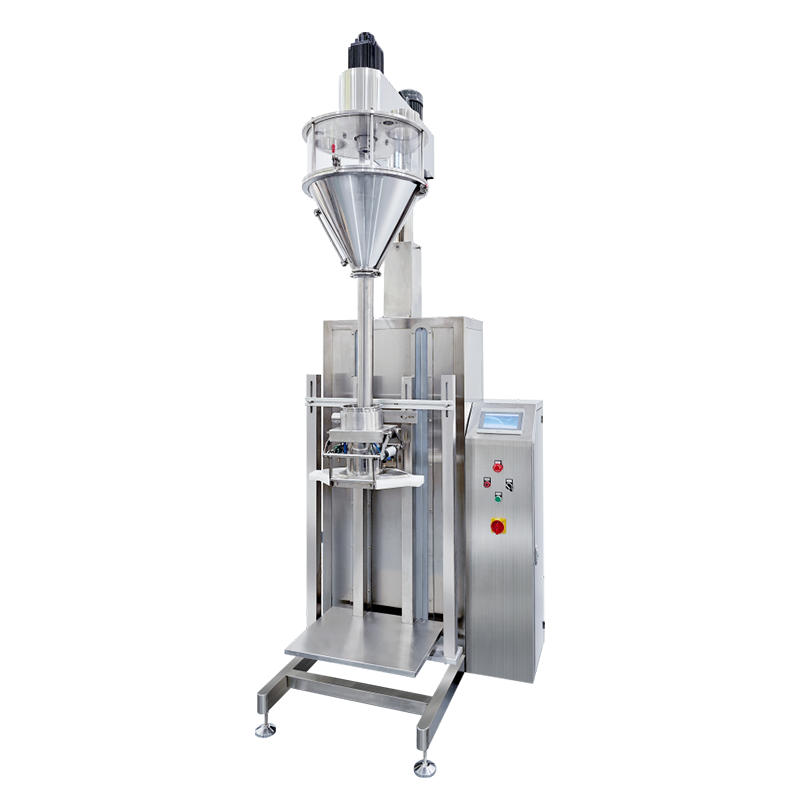

GMB-02D粉末包裝機（稱重）
詳細介紹
GMB-02D型自動定量粉劑包裝機
|
|

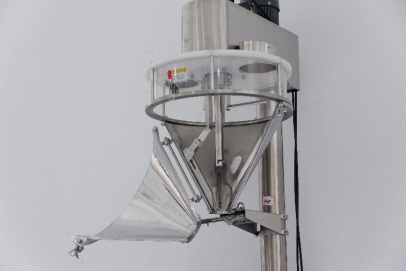

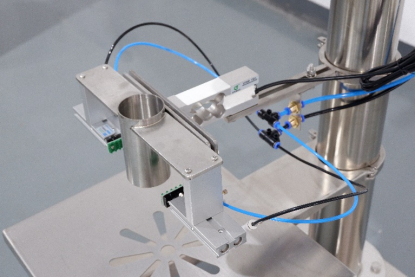

料斗可打開清洗內部 | 稱重夾袋，無需復秤 |
概述：

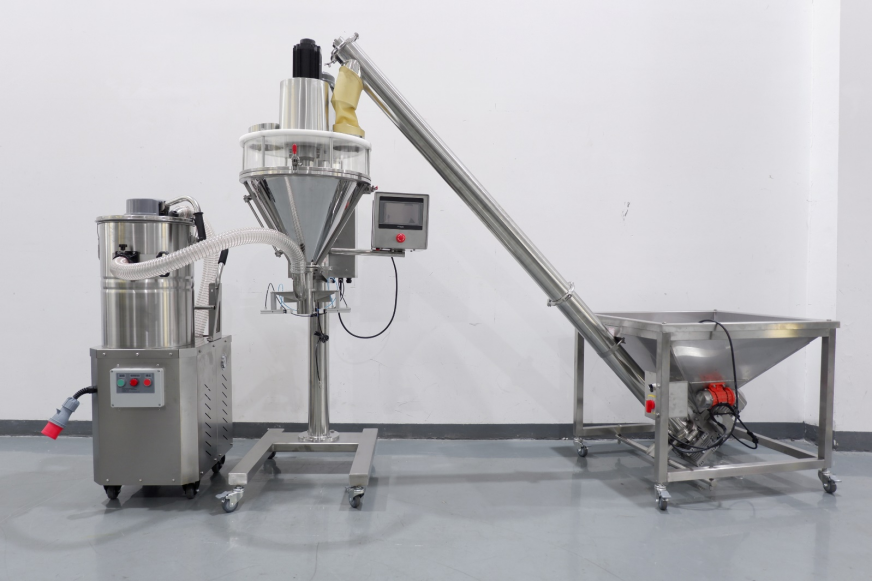

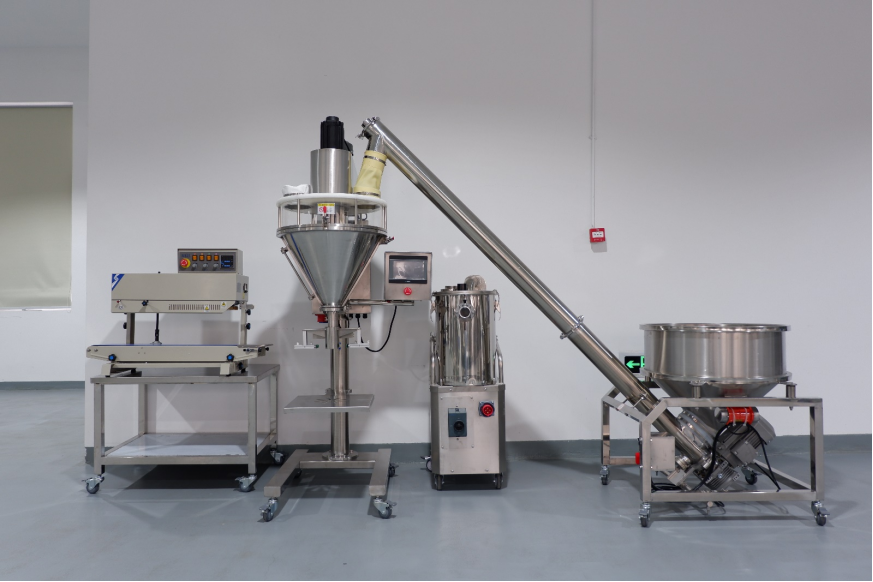

適用于粉末和小顆粒定量包裝，廣泛應用在食品、日化、獸藥、農藥、肥料、飼料、添加劑等行業，可與上料機和封口機組成生產線。
工作原理：
機器分為體積計量(小規格)和稱重計量(大規格)兩種模式：
體積計量：調整脈沖數值來改變下料螺旋旋轉的圈數，從而改變灌裝的重量（脈沖越大，下料越多），灌裝時用電子秤反饋重量，系統會自動調整脈沖數值；
稱重計量：調整設定的快、慢兩級重量參數（對應快、慢兩級下料速度），來改變下料螺旋旋轉的速度，從而調整灌裝的速度和精度：
（1） 快速下料，達到“快加重量”后開始慢速下料
（2） 慢速下料，達到“慢加重量”后下料停止
性能特點：
1. 包裝精準：采用工業級稱重模塊和PLC控制系統，稱重穩定、精度高。

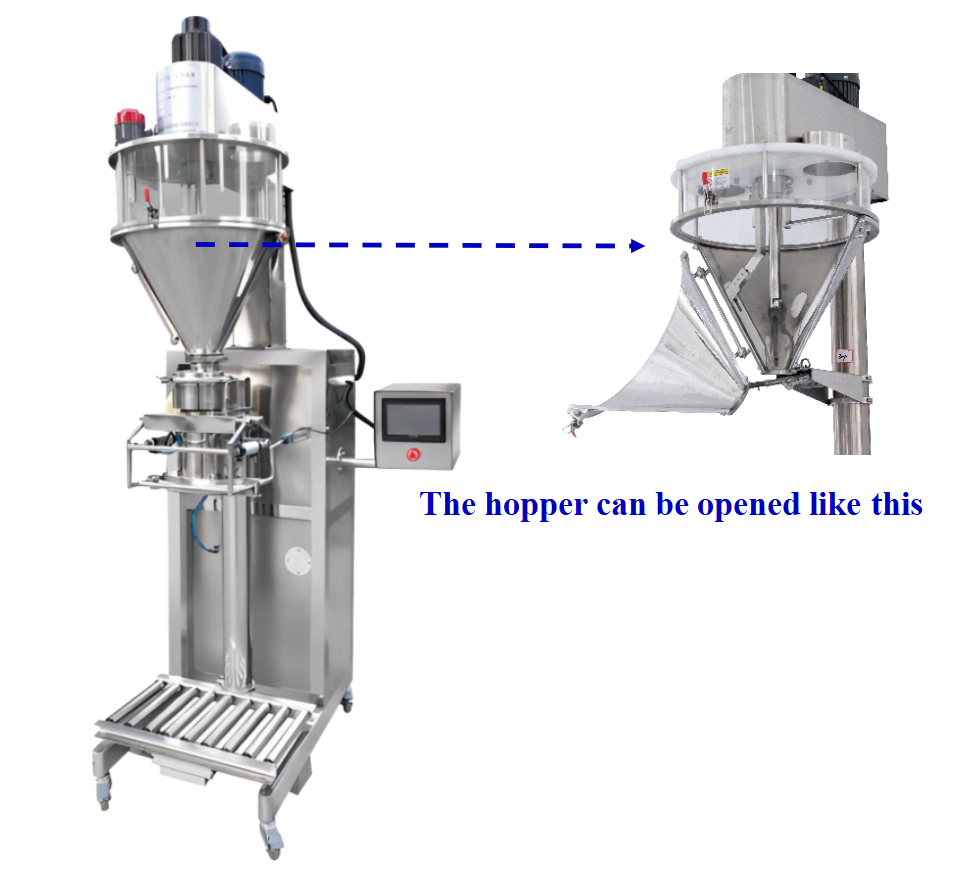

2. 清洗方便：料倉可完全打開（對開），清洗方便。
3. 安裝便捷：全快裝卡箍連接，安裝簡單。
4. 供料穩定：供料系統設有時間功能，料位探頭失靈時也能正常供料；料位開關不僅可以裝在料倉里，還可以裝在外側面來防止開關失靈。
5. 透明料倉：物料運行狀況一目了然。
6. 無漏料：有同步攪拌功能，可解決干、散、細物料漏料問題。
7. 結構穩定：高精度加工，機械結構完美，各部件高度同心（電機、長軸、料倉、螺桿、料杯等），機器運轉效率高，磨損少，極大降低了螺桿不同心的故障率。
8. 保養檢修方便：料倉可完全打開，料倉內部組件狀況一目了然：
a) 方便調整攪拌器和下料螺旋之間的相對位置
b) 方便保養并檢修各部件（攪拌器、計量螺桿、長軸等）。
9. 操作簡單：配備電子觸摸屏，可直接設置參數
10. 移動方便：裝有萬向輪。
技術參數：
灌裝規格 | 10g-5kg（由物料比重決定） | |
灌裝精度 | 1kg | 5kg |
≤±3g | ≤±15g | |
灌裝速度 | 300-1200袋/時（由物料、重量、精度決定） | |
電 源 | AC380V | |
整機功率 | 1.5kw | |
料倉容積 | 50L | |

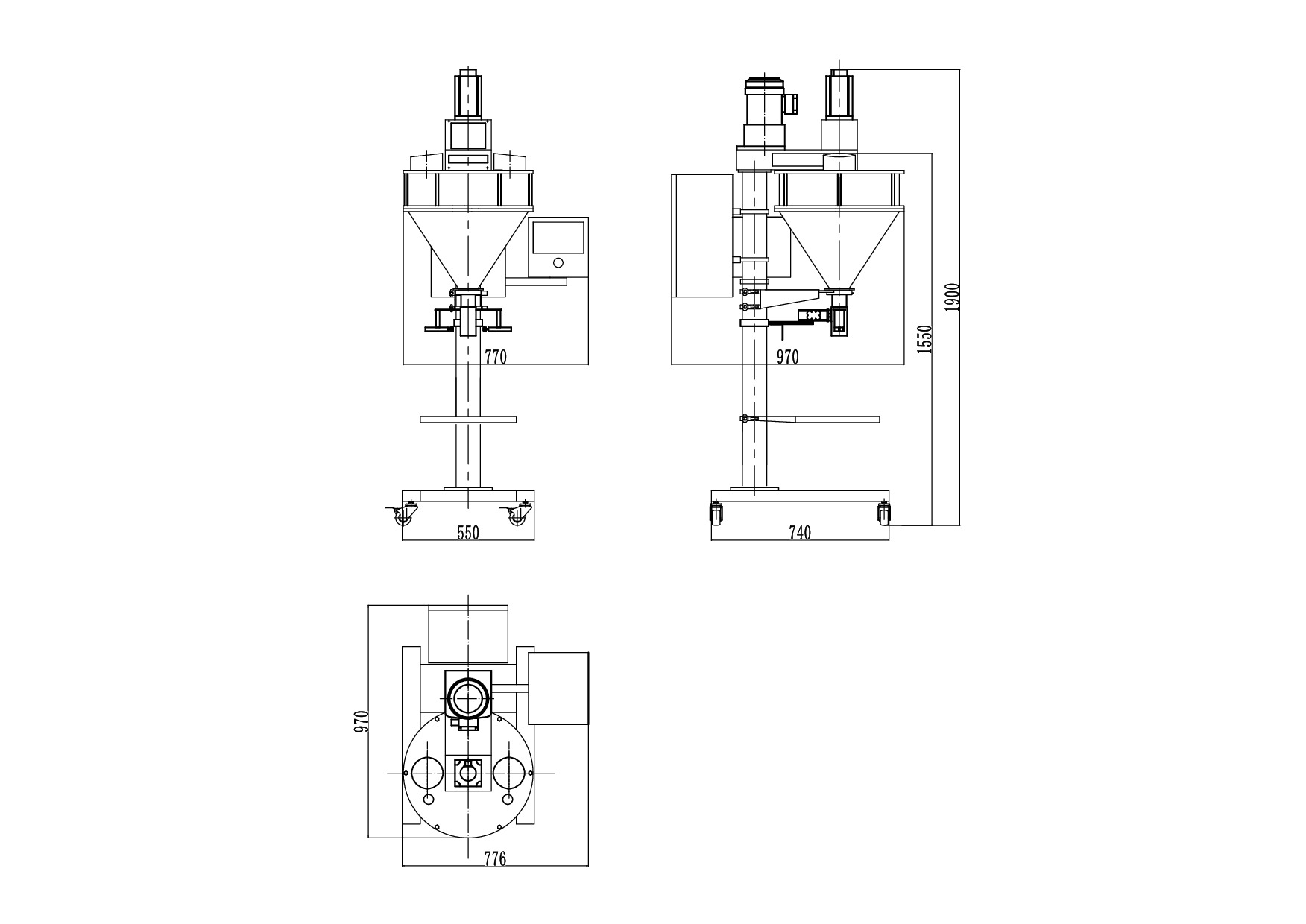

外形尺寸圖：

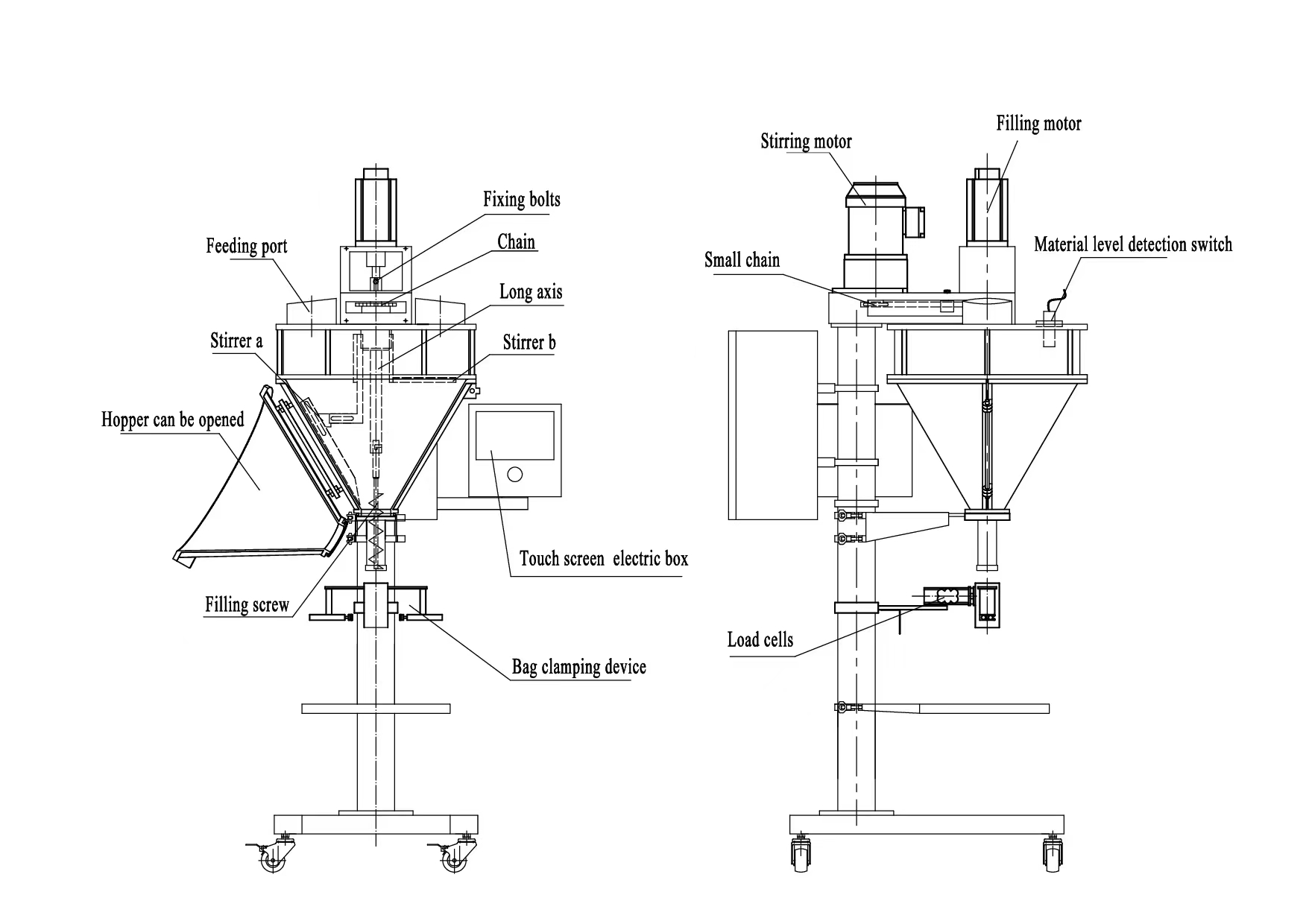

機器結構圖：
主要配置表：
編號 | 名稱 | 品牌 | 產地 |
1 | PLC | 維控 | 福州 |
2 | 觸摸屏 | 維控 | 福州 |
3 | 伺服電機 | 安普 | 河南 |
4 | 伺服前幾驅動器 | 安普 | 河南 |
5 | 攪拌馬達 | 士元 | 臺灣 |
6 | 交流接觸器 | 正泰 | 浙江 |
7 | 熱保護器 | 正泰 | 浙江 |
8 | 稱重模塊 | 中航電測 | 陜西漢中 |
9 | 料位檢測開關 | 顧美智能 | 深圳 |
10 | 不銹鋼 | SUS304 | 太原 |
11 | 軸承 | 洛軸 | 河南洛陽 |
12 | 固態繼電器 | 杭州西子 | 杭州 |
13 | 氣缸 | 斯邁格 | 浙江 |
隨機配件表：
編號 | 名稱 | 數量 |
1 | 腳踏開關 | 2 |
2 | 螺旋 | 2 |
3 | 夾袋稱重裝置 | 2 |
4 | 布套 | 1 |
5 | 卡箍 | 3 |
可加配件（根據需求另外加配）：
螺桿外徑 | 料杯外徑 | 防漏罩外徑 | 包裝大致范圍 |
17 | 21 | / | 5g-30g |
22 | 26 | / | 20g-50g |
28 | 32 | / | 30g-100g |
34 | 39 | 41 | 50g-200g |
38 | 43 | 45 | 100g-300g |
45 | 50 | 52 | 200g-500g |
50 | 55 | 57 | 300g-1kg |
55 | 60 | 62 | 500g-2kg |
60 | 65 | 67 | 1kg-5kg |
|
|
多規格網罩 | 加壓盤 |
|
|
擋料閥 | 氣動防漏裝置 |
|
|
集塵罩 | 離心斗防漏裝置 |
